Basado en planos de LU5FR.
Los caños de aluminio son de 1/4 de pulgada.
Los soportes de los caños son para caños de luz eléctrica de 16 mm diámetro.
El palo boom es de 16 mm por un metro de longitud.
Los caños fueron pegados con Cianoacrilato para superficies porosas a lo soportes plásticos.
NOTA: De las experiencias realizadas en campo y con mediciones, les debo informar que la antena en cuestión, así como está diseñada no funciona, tiene elevadas estacionarias y es sorda.
Por tal motivo realicé cambios importantes en sus medidas y longitudes, y ahora la tengo en prueba.
Cuando termine los ajustes, les paso los datos. (18/04/2016) Carlos LU2CRM
NUEVAS MEDIDAS DE LA ANTENA (REBAUTIZADA COMO MOXY-2CRM)
Les paso el plano con las medidas actualizadas por mí, como se podrán dar cuenta difieren muchos de los planos originales que circulan por las web.
Una aclaración, si observan el director que tiene una medida de 296 mm es correcto que se encuentre en el medio del director de 280 mm y 274 mm. No es un error de diseño.
La separación entre los elementos del dipolo puede variar entre 1.5 y 2 mm.
Recuerden hacer la conexión del cable coaxial a los elementos excitados bien cortos, esto varía la longitud del elemento alargando el dipolo plegado.

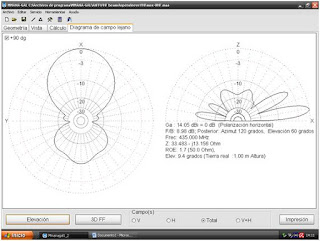

La antena funcionó en forma excelente con niveles de señales muy buenas.
Ante la falta de planos y cálculos, esta antena fue producto de haber realizado 3 modelos diferentes hasta lograr éste último.
Así es como quedó el modelo final.
Espero disfruten los resultados y avisenme por mail o por acá como les funcionó la antena.
Saludos Carlos
Actualizado: 06/07/2016
